ZW3D CAD

Integrierte 3D-CAD/CAM-Lösung basierend auf Selbstentwickelter 3D-Kernel für geometrische Modellierung. Entwickelt für den gesamten Prozess der Produktentwicklung. Ausgestattet mit dem schnellsten Kernel für Solid-Surface Hybrid Modeling, Non-Solid Mold Parting und intelligenten CNC-Bearbeitungsstrategien von 2-Achsen bis 5-Achsen.

ZW3D CAD Lite

Top CAD-Software für Konstrukteure.

inkl. 2D & 3D-Volumenkonstruktion
Parametrik und Kinematik
3D-Skizzen, Stücklisten, Bohrtabellen
automatischer 2D-Zeichnungsableitung
inkl. Schnitte, Details, Ausbrüche etc.

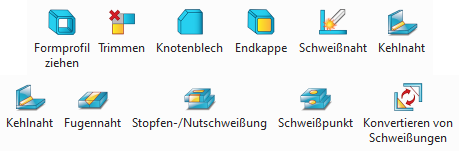

Modul Stahlbau

Das Stahlbaumodul von ZW3D CAD ist eine leistungsstarke Lösung für die Konstruktion von Stahlbauteilen und -strukturen. Das Modul bietet eine umfassende Bibliothek mit vorgefertigten Bauteilen sowie Funktionen zur Erstellung benutzerdefinierter Bauteile. Die Schweissnahtfunktion ermöglicht es Benutzern, schnell und einfach Schweißnähte zwischen verschiedenen Stahlbauteilen zu erstellen und zu bearbeiten. Durch die automatische Generierung von Stücklisten und Werkstattzeichnungen wird viel Zeit eingespart.

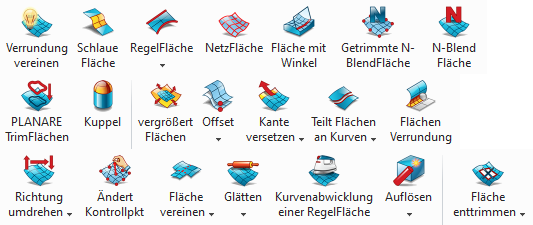

Freiformflächen

ZW3D CAD bietet leistungsstarke Freiformflächen-Funktionen, die es Benutzern ermöglichen, komplexe Formen und Geometrien mit hoher Präzision zu erstellen. Die Software unterstützt verschiedene Kurven- und Flächenwerkzeuge und bietet eine einfache und intuitive Oberfläche für die Modellierung von Freiformflächen. Mit diesen Funktionen können Benutzer hochwertige und anspruchsvolle 3D-Modelle erstellen.

3D Skizze

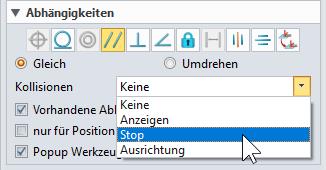

Constraints oder Einschränkungen sind eine wichtige Funktion in ZW3D, die es Benutzern ermöglicht, Geometrien zu definieren und zu steuern. Mit Constraints können Benutzer Maße, Winkel und andere Parameter festlegen, um die Geometrie zu steuern und eine präzise Modellierung zu erreichen. Diese Funktion erleichtert auch Änderungen an der Geometrie, da sie sicherstellt, dass alle betroffenen Teile des Modells automatisch aktualisiert werden. Mit Constraints werden hochwertige und genaue 3D-Modelle erstellt.

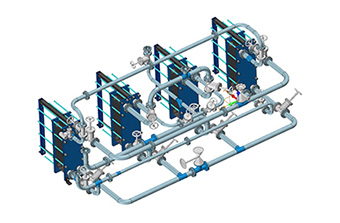

Modul Rohrleitungsplanung

Mit diesem neu hinzugefügten Modul ist es bequemer als je zuvor, Rohre mit flexiblen Verlegungsmöglichkeiten, einer anschaulichen Anzeige der Fließrichtung, strengen Spezifikationen, leistungsstarken Bearbeitungsfunktionen usw. zu entwerfen (in einigen Ländern/Regionen nicht verfügbar).

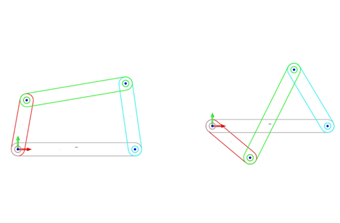

Sketch Block

Diese Funktion erleichtert die Modellierung von komplexen Objekten, da die Skizzenblöcke als Referenz verwendet werden können und das Ändern der Größe von Objekten schnell und einfach erfolgen kann. Außerdem können die Skizzenblöcke für verschiedene Modelle wiederverwendet werden.

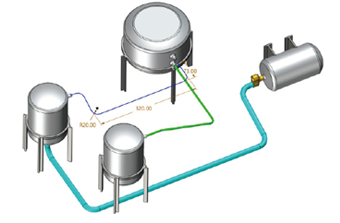

3D Skizze

Objekte in einer 3D-Skizze sind dreidimensional, können erfasst oder eingeschränkt werden und unterstützen die Verwendung der intelligenten Punktreferenz. Sie können 3D-Skizzen direkt als Konturen, Pfade, Kurven usw. für die Modellierung verwenden.

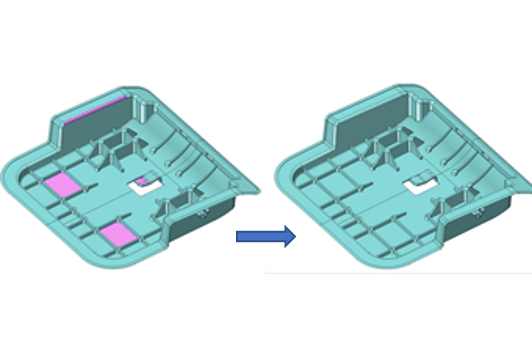

ZW3DCAD defekte 3D-Körper und Flächen heilen.

Geometrie heilen

Dank ZW3D können Benutzer schnell und effektiv defekte Bedingungen wie offene Kanten, Lücken, doppelte Flächen und Schnittpunktschleifen analysieren und reparieren, die bei der Verarbeitung von importierten Geometriedateien auftreten können. Die Software ermöglicht es Benutzern, komplexe Probleme in der Geometrie zu lösen und hochwertige 3D-Modelle zu erstellen.

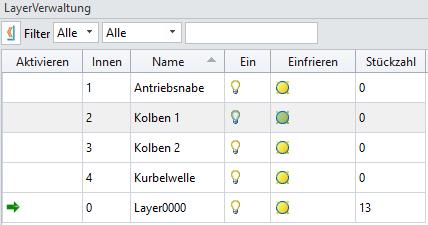

Layerverwaltung

Durch die Funktionen zum schnellen Sortieren und Organisieren von Modellmerkmalen in 3D bietet ZW3D zahlreiche Vorteile für die Modellierung. Benutzer können Ebenen einfach über das Attribut Kategorie ordnen, was die Übersichtlichkeit und Struktur des Modells verbessert. Die Funktionen Filter und Objekt in Ebene auswählen ermöglichen es Benutzern, gezielt auf bestimmte Teile des Modells zuzugreifen und diese zu bearbeiten, was die Effizienz und Genauigkeit bei der Modellierung erhöht.

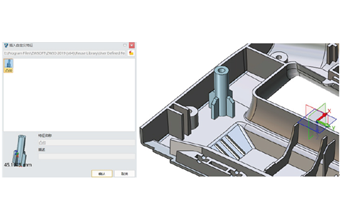

Eigenschaften anpassen

Die Möglichkeit, Features anzupassen und zu wiederverwenden, ist ein weiterer Vorteil von ZW3D. Benutzer können ein Feature mit allen Features einiger Geometrien erstellen, was eine effektive Methode zur Wiederverwendung von Features darstellt und sich wiederholende Arbeiten vermeidet. Dies erleichtert die Modellierung und erhöht die Effizienz, da Benutzer auf bereits erstellte Features zurückgreifen können, anstatt jedes Mal neue Features zu erstellen. Durch diese Funktion können Benutzer ihre Arbeitsabläufe optimieren.

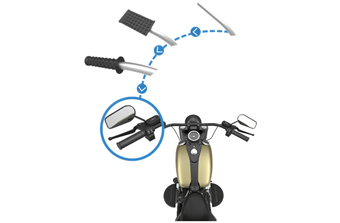

Werkzeuge für intelligentes Design

Mit dem Befehl "Prägen" können Sie Rasterbilder schnell und einfach auf die Oberfläche Ihres Modells prägen. Morph und Winding können für Objekte, Oberflächen und STL-Modelle verwendet werden.

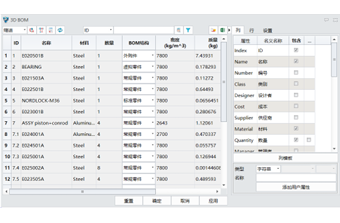

3D Stücklisten

Die Attributinformationen aller Teile können in Zeilen und Spalten einer 3D-Stückliste angezeigt, bearbeitet und direkt in 2D-Konstruktionszeichnungen exportiert werden.

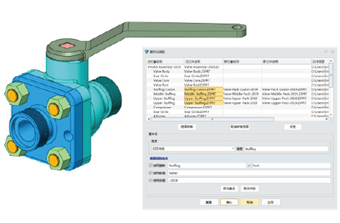

Stapelweise umbenennen

Mit Baugruppe umbenennen können Sie Teilenamen stapelweise ändern, ohne die Baugruppenstruktur zu ändern, um serialisierte Baugruppenelemente schnell umzubenennen.

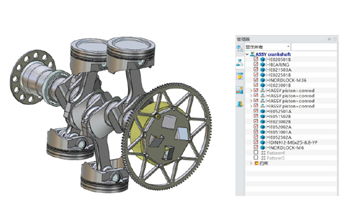

Flexible Unterbaugruppe

Wenn Sie die Freiheitsgrade der Unterbaugruppe in der allgemeinen Baugruppe ändern, können Sie die Komponenten der Unterbaugruppe mit Freiheitsgraden (DOF) in der allgemeinen Baugruppe weiter ändern.

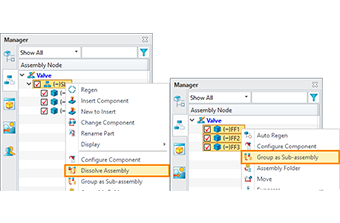

(De-)Montage von Unterbaugruppen

Sie können die Komponenten der Unterbaugruppe zerlegen und ziehen, Komponenten in eine Unterbaugruppe umwandeln oder die Unterbaugruppe als neue Datei oder neues Objekt speichern.

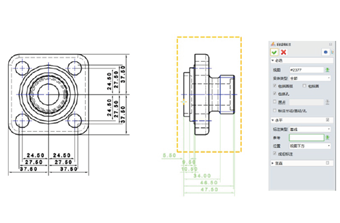

Automatische Anmerkungen

Effiziente Erzeugung von Längen-/Durchmesser-/Radius-/Bohrungsbemaßungen usw. mit allen Objekten in einer Ansicht oder mit Anmerkungen zu ausgewählten Objekten.

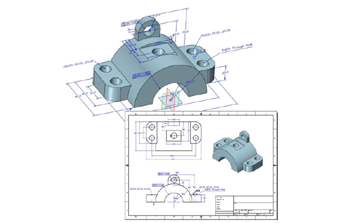

PMI-Anmerkungen

Sie können dem 3D-Modell Produktmerkmale (PMI) hinzufügen. Alle PMI-Objekte können im Ansichtsmanager aufgelistet und direkt in 2D-Konstruktionszeichnungen exportiert werden.

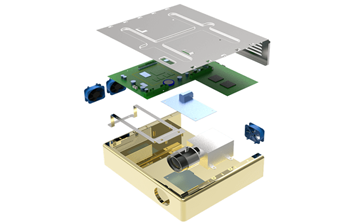

Blechabwicklung

Komplexe Blechkonstruktionen können mit Biegung, Auskragung, Jalousie, Stanzung usw. abgeschlossen werden. Die importierten Dateien können in Blechteile zum Abwickeln, Biegen oder Gestalten umgewandelt werden. Die fortschrittlichen FastBlank-Funktionen ermöglichen es Ihnen, den Abwicklungseffekt zu erzeugen.

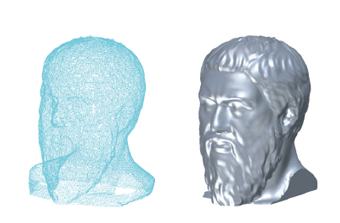

Reverse Engineering

Bereiten Sie Punktwolkendaten für die Oberflächenerzeugung vor, indem Sie die importierte Punktwolke löschen, beschneiden, unterteilen und vereinfachen. Ein perfektes Netz kann aus der verarbeiteten Punktwolke erstellt und automatisch in eine NURBS-Oberfläche umgewandelt werden.
